SYM

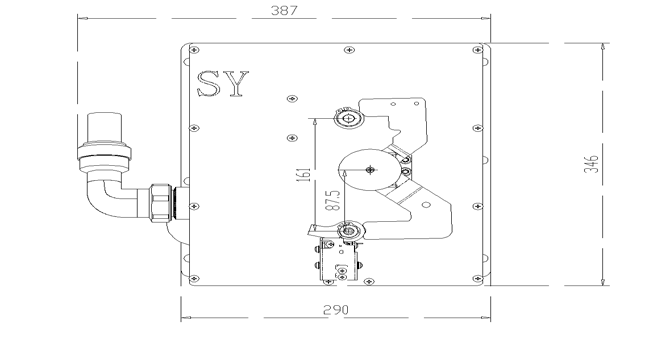

IP65密封进线机构

型號構成及含義

產品概述

全密封機構外殼為不銹鋼材質，頂部與底部安裝密封條，蓋板操作軸 與指示軸由密封法蘭、O 形圈配合達到密封效果，二次線由航空插引出。 適用于XGN口-12/630-25及XGN-24/630-25型戶內外高壓SF6負荷開關 開關設備，該系列機構利用拉伸彈簧控制斷路器的操作。工作位置為 合閘、分閘、二個工位，與隔離機構配有機械連鎖防止誤操作。 該產品具有體積適中，安裝使用方便和適應性強的特點。 該機構符合GB3804《3.6-40.5KV高壓交流負荷開關》，GB16926 《交流高壓負荷開關-熔斷器組合電器》的相關要求。

操作規范

將機構安裝固定在本體上，使用專用的操作手柄，插入到機構上部（合閘操作軸），順時針轉約90°，本體在 機構彈簧力的作用下主回路合閘，或電動操作按動合閘按鈕電機通電帶動機構完成開關合閘操作。 操作手柄插入到機構上部（合閘操作軸），逆時針旋轉約90°，本體在機構彈簧力的作用下主回路分閘?；螂? 動操作按動分閘按鈕電機通電帶動機構完成開關分閘操作。 操作手柄插入到機構下部（接地操作軸），順時針旋轉約90°，本體在機構彈簧力的作用下接地回路合閘。 操作手柄插入到機構下部（接地操作軸），逆時針旋轉約90°，本體在機構彈簧力的作用下接地回路分閘。
