CT

弹簧操作机构（出线机构）

型號構成及含義

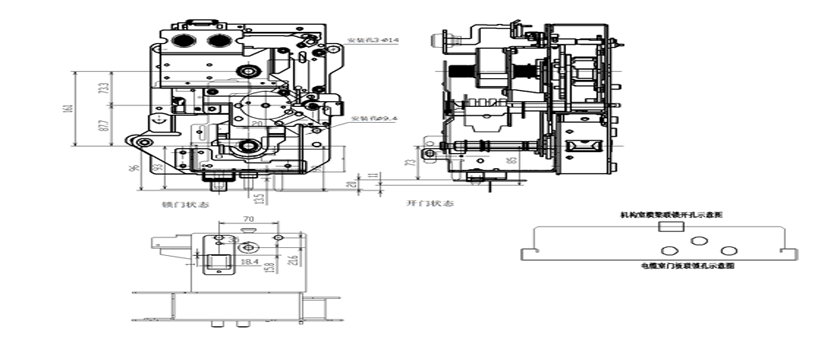

產品概述

CT系列彈簧操作機構（出線機構）適用于XGN□-12/T630-25及 XGN□-12/T1250-31.5型戶內高壓SF6負荷開關，額定電壓12KV 戶內開關的配套設備，該系列機構采用彈簧過中釋放的原理制成， 其他工作位置為合閘、分閘和接地三工位，具有體積適中，安裝 使用方便和適應性強的特點，具備有熔斷器脫扣的功能和加裝分勵 脫扣線圈及過載電流脫扣線圈。 該機構符合GB3804《3.6KV-40.5KV高壓交流負荷開關》， GB16926《交流高壓負荷開關-熔斷器組合電器》的相關要求。

操作規(guī)范

將機構安裝固定在本體上，使用專用的操作手柄，插入到機構合閘操作軸（下邊），順時針旋轉至合閘； 逆時針旋轉彈簧完成儲能，機構帶動觸頭快速的做負荷開關的合閘動作，同時彈簧儲能為分閘做準備或 電動操作電機通電帶動機構完成開關合閘操作。 只需通過分閘按鈕，使分閘彈簧的能量釋放，機構帶動主軸完成快速分閘動作。 操作手柄插入接地操作軸（上邊）逆時針方向轉動90°，本體在機構彈簧力的作用下接地回路合閘。 將操作手柄逆時針方向轉動約90°，本體在機構彈簧力的作用下接地回路分閘。
