环保(environment protection)

环保操作机构（隔离机构）

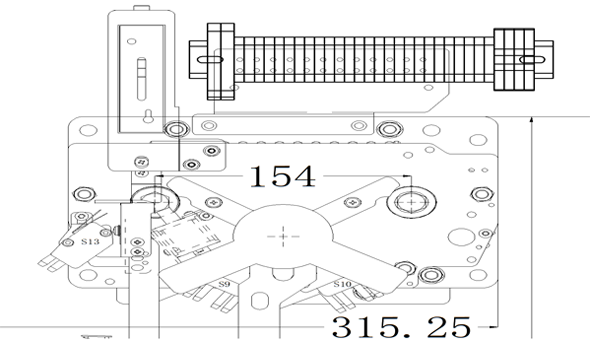

型號構成及含義

產品概述

該隔離機構符合GB1984高壓交流斷路器的技術要求。可以適配 12T-/630T-20等系列產品。機構具有重合閘功能，體積（尺寸） 小。額定電壓：DC220V、110V、48V、24V，機構輸出角度： 約88°，機械壽命：10000次

操作規(guī)范

將機構安裝固定在本體上，使用專用的操作手柄，插入到機構上部（合閘操作軸），順時針轉約90°，本體在 機構彈簧力的作用下主回路合閘，或電動操作按動合閘按鈕電機通電帶動機構完成開關合閘操作。 操作手柄插入到機構上部（合閘操作軸），逆時針旋轉約90°，本體在機構彈簧力的作用下主回路分閘?；螂? 動操作按動分閘按鈕電機通電帶動機構完成開關分閘操作。 操作手柄插入到機構下部（接地操作軸），順時針旋轉約90°，本體在機構彈簧力的作用下接地回路合閘。 操作手柄插入到機構下部（接地操作軸），逆時針旋轉約90°，本體在機構彈簧力的作用下接地回路分閘。
