IP65密封断路器机构

型號構成及含義

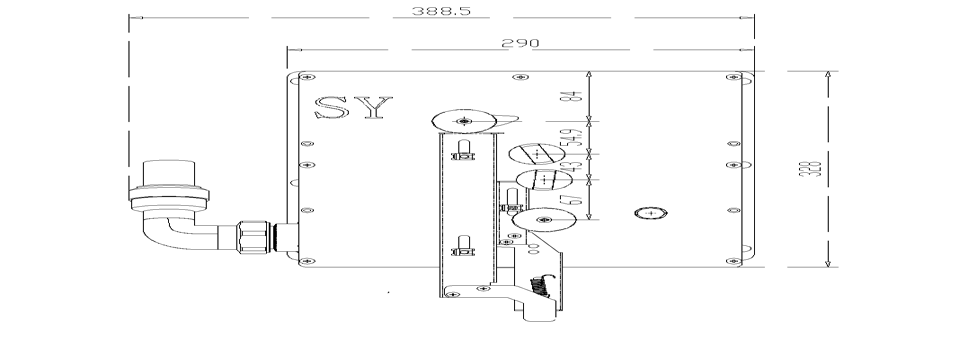

產品概述

全密封機構外殼為不銹鋼材質，頂部與底部安裝密封條，蓋板操作軸 與指示軸由密封法蘭、O 形圈配合達到密封效果，二次線由航空插引出。 適用于XGN口-12/630-25及XGN-24/630-25型戶內外高壓SF6斷路器 開關設備，該系列機構利用拉伸彈簧控制斷路器的操作。工作位置為 合閘、分閘、二個工位，與隔離機構配有機械連鎖防止誤操作。 該產品具有體積適中，安裝使用方便和適應性強的特點。

操作規范

確認檢查產品有無運輸變形，將機構安裝固定在開關上，使用專用的操作手柄插入到機構右下部，順時針 旋轉（或電動給電機通電）至“嘎噠”一聲，完成儲能動作。 按動綠色按鈕或扭動綠色旋鈕，斷路器開關在機構彈簧力的作用下主回路合閘?；螂妱硬僮鲿r給合閘線圈帶電 機構完成合閘操作，同時給分閘彈簧儲能，此時可再儲能但是無法再合閘操作（有聯鎖） 按動紅色按鈕或扭動紅色旋鈕，斷路器開關在機構彈簧力的作用下主回路分閘?；螂妱硬僮鲿r給分閘線圈帶電 機構完成分閘操作 將機構安裝固定在本體上，使用專用的操作手柄，插入到機構上部（合閘操作軸），順時針轉約90°，本體在 機構彈簧力的作用下主回路合閘。 操作手柄插入到機構上部（合閘操作軸），逆時針旋轉約90°，本體在機構彈簧力的作用下主回路分閘?；螂? 動操作按動分閘按鈕電機通電帶動機構完成開關分閘操作。 操作手柄插入到機構下部（接地操作軸），順時針旋轉約90°，本體在機構彈簧力的作用下接地回路合閘。 操作手柄插入到機構下部（接地操作軸），逆時針旋轉約90°，本體在機構彈簧力的作用下接地回路分閘。
